技术参数：

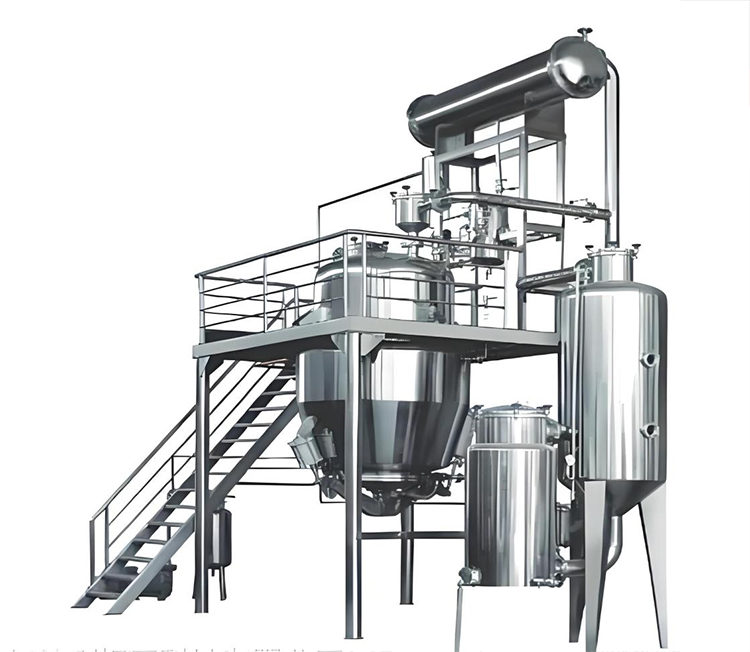

用于中药提取，提取罐采用分段式加热，配套有除沫器、冷凝器、冷却器、油水分离器双联过滤器、离心泵、在线反馈流量计、压力表、在线反馈温度计、自动蒸汽排水系统、CIP清洗系统、快开投料孔、视灯、视镜、排空口、及自控阀门管件等；本机组适用于医院制剂室对各类中药饮片的水提取、挥发油提取。集成自动控制。该机组结构紧凑，操作简便。容器内外表面镜面抛光处理，无卫生死角，整机全不锈钢制作，符合药品 GMP 标准。均为常压容器。本设备遵循国家《药品生产质量管理规范》即"GMP"的要求并按《钢制焊接常压容器》设计、制造、检验、验收。
1、提取主罐正锥形或直筒形：全容积=1000L， SUS304不锈钢制作，主罐内壁厚6mm；夹套壁厚6mm； SUS304 保温层外包，厚 2mm；支耳安装夹套加热，加热面积 =3.86m2；列管冷凝，冷凝面积7.4m2，盘管冷却，冷却面积1.0㎡。提取罐上配人孔、真空压力表、压力表、温度计视镜与视灯、滤网、安全阀、进水口、出液口流量计、挥发油收集装置等各1套；除沫仪1个；汽液分离器1个，视钟1个；清洗器1个；疏水阀 1个；排液口1个；冷凝器；阀门若干。
2、三气缸自动出渣，气缸控制器 1 套。
3、SUS304 不锈钢操作阀组 1 套。
4、夹套设计压力：0.09MPa,使用压力：常压。工作介质：水蒸汽。
5、内胆设计压力：0.09MPa,使用压力：常压。工作介质：药液。
6、冷凝器管程：设计温度：120℃，工作温度≤100℃；壳程：设计温度：50℃，工作温度：:10-30℃。
