技术参数：
提取浓缩机组的自动温度控制、 自动药液控制、浓度在线检测、 进水流量控制、 自动清洗控制、 自动出渣控制等。
控制要求：结合实际生产工艺，设计全自动自控程序，一键调整制剂工艺， 一键选择生产处方，一键完成自动清洗。

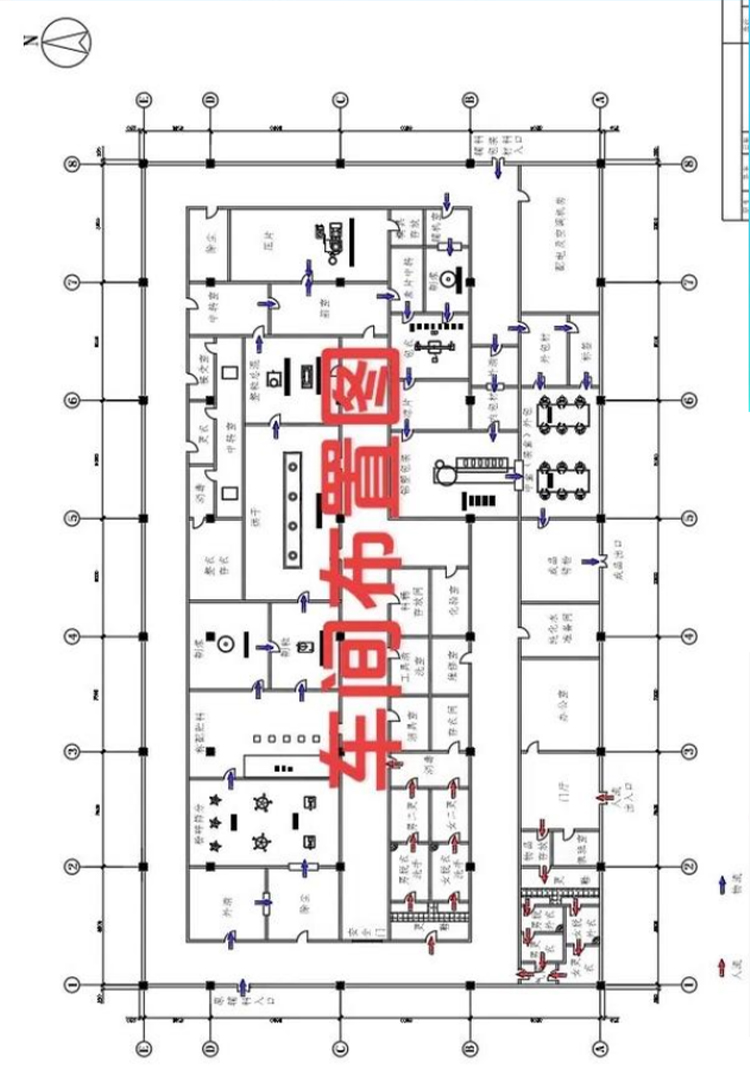

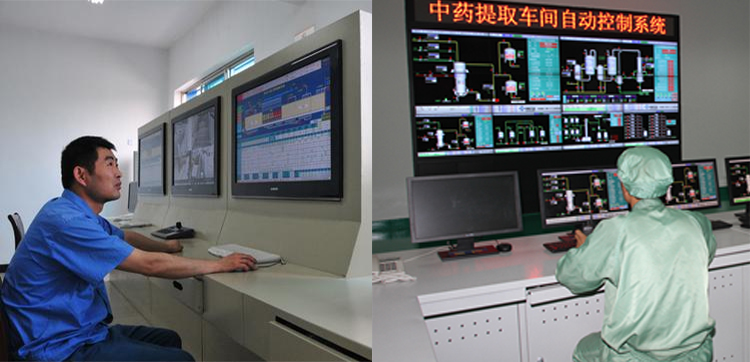

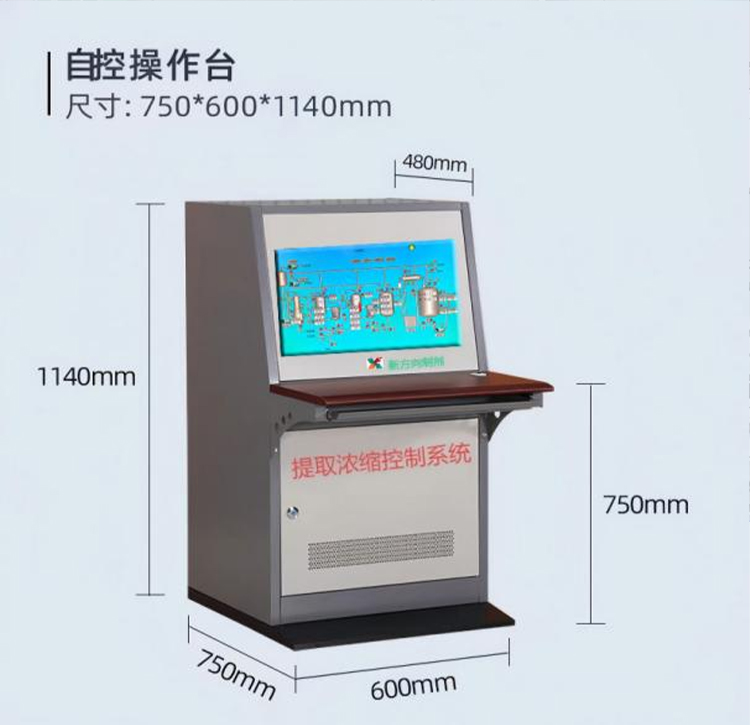

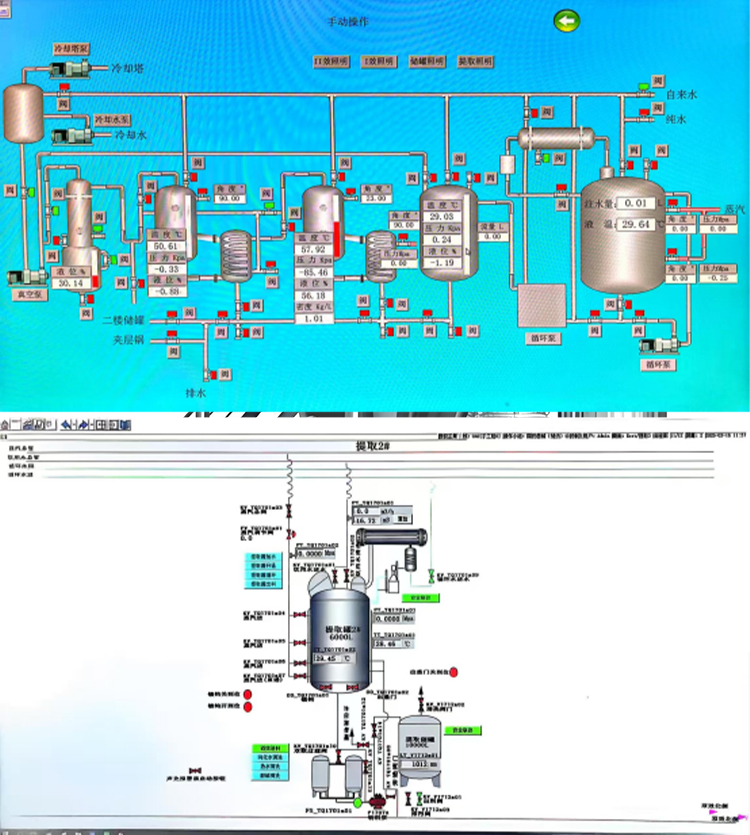

数据记录：提取浓缩机组系统通过电脑既可一键自动控制，也可手动模式下 控制单机启停。提取间所有设备的运行情况及数据可在显示屏上直观显示，且可 实现记录储存并打印，用作设备生产实时记录；
工艺处方：需将提取浓缩机组生产工艺录入主控室 PLC 内，实现一键选择处 方一键启动工艺处方可录入数量≥10 个；
提取自控设备清单（阀门清单） | |||||||
序号 | 设备控制点位描述 | 设备/仪表类型 | 量程 | 规格 | 材质 | 数量 | 电气接口 |
一、提取罐3T 1台 | |||||||
1 | 提取罐罐内温度 | 温度变送器 | -20～150℃ | 插深200mm，￠12mm | 304 | 1 | M20*1.5 |
2 | 提取溶媒进口流量（带现场数显） | 涡轮流量计 | 0-20m³/h | 304 | 1 | M20*1.5 | |
3 | 提取堵管检测 | 流量开关 | 0-1 | 304 | 1 | M20*1.5 | |
4 | 夹套蒸汽总阀 | 气动角座阀 | 0-1 | 单作用，常闭 | 304 | 1 | ∅6mm气管接头 |
5 | 提取蒸汽调节阀 | 气动调节阀 | 0-100% | 304 | 1 | M20*1.5 | |
6 | 夹套蒸汽阀 | 气动角座阀 | 0-1 | 单作用，常闭 | 304 | 1 | ∅6mm气管接头 |
7 | 提取底出料阀 | 三片式气动球阀 | 0-1 | 单作用，常闭 | 304 | 1 | ∅6mm气管接头 |
8 | 提取出料阀 | 三片式气动球阀 | 0-1 | 单作用，常闭 | 304 | 1 | ∅6mm气管接头 |
9 | 提取循环阀 | 三片式气动球阀 | 0-1 | 单作用，常闭 | 304 | 1 | ∅6mm气管接头 |
10 | 清洗阀 | 三片式气动球阀 | 0-1 | 单作用，常闭 | 304 | 1 | ∅6mm气管接头 |
11 | 排渣控制 | 电磁阀 | 组合件 | 4 | |||
12 | 排渣门检测 | 磁性开关 | 304 | 12 | |||
二、提取罐1T 1台 | |||||||
1 | 提取罐罐内温度 | 温度变送器 | -20～150℃ | 插深200mm，￠12mm | 304 | 1 | M20*1.5 |
2 | 提取溶媒进口流量（带现场数显） | 涡轮流量计 | 0-20m³/h | 304 | 1 | M20*1.5 | |
3 | 提取堵管检测 | 流量开关 | 0-1 | 304 | 1 | M20*1.5 | |
4 | 夹套蒸汽总阀 | 气动角座阀 | 0-1 | 单作用，常闭 | 304 | 1 | ∅6mm气管接头 |
5 | 提取蒸汽调节阀 | 气动调节阀 | 0-100% | 304 | 1 | M20*1.5 | |
6 | 夹套蒸汽阀 | 气动角座阀 | 0-1 | 单作用，常闭 | 304 | 1 | ∅6mm气管接头 |
7 | 提取底出料阀 | 三片式气动球阀 | 0-1 | 单作用，常闭 | 304 | 1 | ∅6mm气管接头 |
8 | 提取出料阀 | 三片式气动球阀 | 0-1 | 单作用，常闭 | 304 | 1 | ∅6mm气管接头 |
9 | 提取循环阀 | 三片式气动球阀 | 0-1 | 单作用，常闭 | 304 | 1 | ∅6mm气管接头 |
10 | 清洗阀 | 三片式气动球阀 | 0-1 | 单作用，常闭 | 304 | 1 | ∅6mm气管接头 |
11 | 排渣控制 | 电磁阀 | 组合件 | 4 | |||
12 | 排渣门检测 | 磁性开关 | 304 | 12 | |||
三、双效浓缩器1.5T 1台 | |||||||
1 | 温度检测 | 温度变送器 | -20～150℃ | 插深200mm，￠12mm | 304 | 2 | M20*1.5 |
2 | 真空检测 | 压力变送器 | -0.1-0.1MPa | DN25 | 304 | 2 | M20*1.5 |
3 | 蒸发器液位检测 | 差压液位计 | 3000mm | 304 | 2 | M20*1.5 | |
4 | 受水器液位检测 | 磁翻板液位计 | 304 | 1 | M20*1.5 | ||
5 | 泡沫检测 | 电极式液位检测器 | 0-1 | 304 | 2 | M20*1.5 | |
6 | 物料浓度 | 密度计 | 500~1500 | 304 | 1 | M20*1.5 | |
7 | 调节蒸汽大小 | 气动调节阀 | 0-100% | 304 | 1 | ∅6mm气管接头 | |
8 | 蒸汽总阀 | 气动角座阀 | 0-1 | 单作用，常闭 | 304 | 1 | ∅6mm气管接头 |
9 | 蒸发室进料阀 | 三片式气动球阀 | 0-1 | 单作用，常闭 | 304 | 2 | ∅6mm气管接头 |
10 | 总进料阀 | 三片式气动球阀 | 0-1 | 单作用，常闭 | 304 | 1 | ∅6mm气管接头 |
11 | 出料阀 | 三片式气动球阀 | 0-1 | 单作用，常闭 | 304 | 2 | ∅6mm气管接头 |
12 | 蒸发器破空阀 | 气动角座阀 | 0-1 | 单作用，常闭 | 304 | 2 | ∅6mm气管接头 |
13 | 蒸发器清洗阀 | 三片式气动球阀 | 0-1 | 单作用，常闭 | 304 | 2 | ∅6mm气管接头 |
14 | 真空进气阀 | 气动蝶阀 | 0-1 | 单作用，常闭 | 304 | 1 | ∅6mm气管接头 |
15 | 浓缩器排污阀 | 三片式气动球阀 | 0-1 | 单作用，常闭 | 304 | 1 | ∅6mm气管接头 |
提取自控系统清单（电气模块） | |||||
序号 | 名称 | 型号 | 品牌 | 单位 | 数量 |
1 | 负载电源 | NDR-480-24 20A | 明纬 | 件 | 1 |
2 | PLC_CPU | 6ES7214-1HG40-0XB0 | SIEMENS | 件 | 1 |
3 | AI 模块 | 6ES7231-4HF32-0XB0 | SIEMENS | 件 | 3 |
4 | DQ 模块 | 6ES7222-1BH32-0XB0 | SIEMENS | 件 | 1 |
5 | AQ 模块 | 6ES7232-4HD32-0XB0 | SIEMENS | 件 | 1 |
6 | 通信模块 | 6ES7 241-1CH30-1XB0 | SIEMENS | 件 | 1 |
7 | 中间继电器(含底座) | JQX-13F(D)/2Z 插 DC24V | 正泰 | 件 | 15 |
8 | 空气开关 | NXB-63 2P C32 | 正泰 | 个 | 1 |
9 | 空气开关 | NXB-63 2P C10 | 正泰 | 个 | 6 |
10 | 空气开关 | NXB-63 3P D10 | 正泰 | 个 | 6 |
11 | 接触器 | CJX1-12/22 220V | 正泰 | 个 | 6 |
12 | 热继电器 | JRS1-09-25/Z 5.5-8A | 正泰 | 个 | 6 |
13 | 交换机 | 8口 | TPLINK | 个 | 1 |
14 | 总线电磁阀 | 48工位 | 佳尔灵 | 套 | 1 |
15 | 电磁阀304控制柜 | 800*600*200 | 国产优质 | 套 | 1 |
16 | 304控制柜 | 2100*800*600 | 国产优质 | 套 | 1 |
17 | 控制柜柜内辅材 | 电缆、线槽等 | 国产优质 | 套 | 1 |
18 | 控制柜柜内成套安装 | 国产优质 | 套 | 1 | |
19 | 中控室操作员站电脑 | cpu i7 8G内存+1T硬盘win10 64位专业版系统,全高清1920*1080 | DELL | 套 | 1 |
20 | 液晶显示器 | 27"DELL | DELL、三星 | 台 | 1 |
21 | 电气设计，资料编写 | 电气图，说明书等资料 | 套 | 1 | |
22 | 操作画面，程序编程 | 人机界面，自控系统 | 套 | 1 | |
23 | 现场调试费用 | 调试、培训 | 套 | 1 | |
安装材料清单 | |||||
序号 | 名称 | 规格 | 材质 | 单位 | 数量 |
1 | 槽式桥架 | 200W×100H L=2000mm | 304 | m | 50 |
2 | 桥架跨接线 | BVR-4mm2 | 铜网线 | pcs | 60 |
3 | 控制电缆 | 软电缆RVVP 2*1.0 | m | 1500 | |
4 | 控制电缆 | 软电缆RVV 4*1.0 | m | 200 | |
5 | 动力电缆 | RVV 4X2.5 | m | 400 | |
6 | 视灯电缆 | RVV 2*1.0 | m | 200 | |
7 | 8芯双绞网线 | 超五类网线 | m | 100 | |
8 | 气源管 | ∮6 | PU | m | 2000 |
9 | 气管接头 | ∮6 | PU | pcs | 50 |
10 | 气源过滤器 | pcs | 1 | ||
11 | 不锈钢管 | φ25 | 304 | m | 120 |
12 | 不锈钢管 | φ50 | 304 | m | 60 |
13 | 不锈钢带丝接头 | φ25 | 304 | pcs | 50 |
14 | 不锈钢带丝接头 | φ50 | 304 | pcs | 30 |
15 | 不锈钢方管 | 40*40 | 304 | m | 60 |
16 | 管支架 | 201 | pcs | 80 | |
17 | 防水接头 | pcs | 80 | ||
18 | 现场安装费用 | 项 | 1 | ||
19 | 传感器阀门电机驳接及对点 | 项 | 1 | ||
