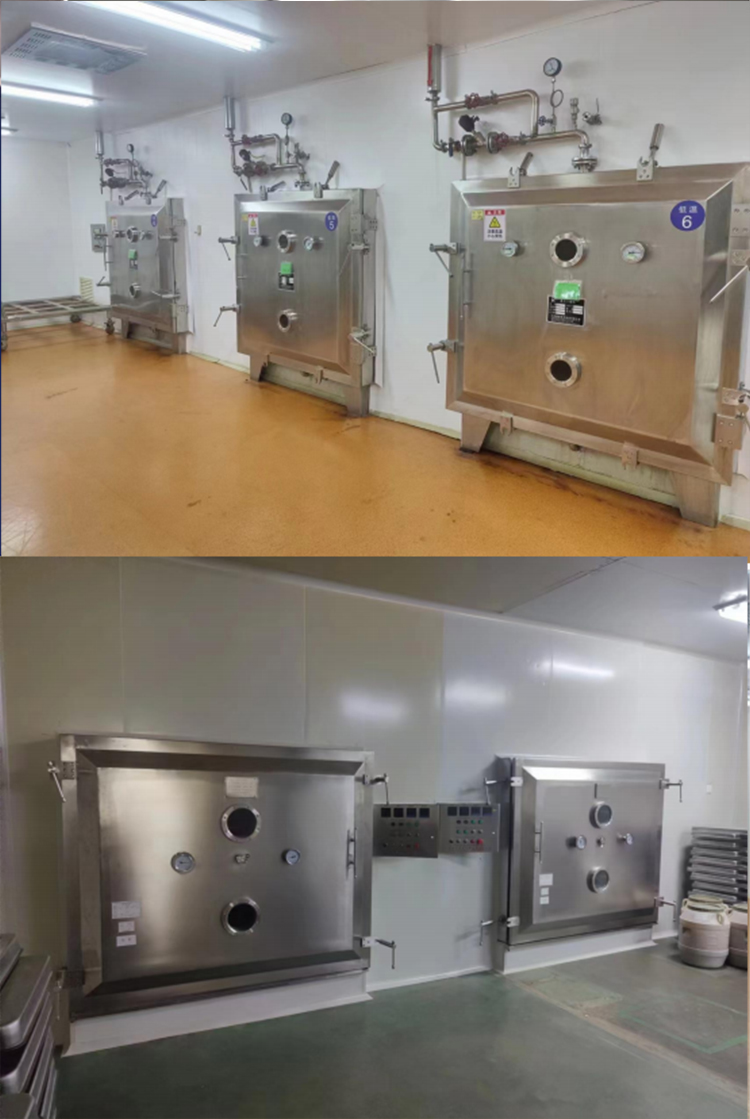

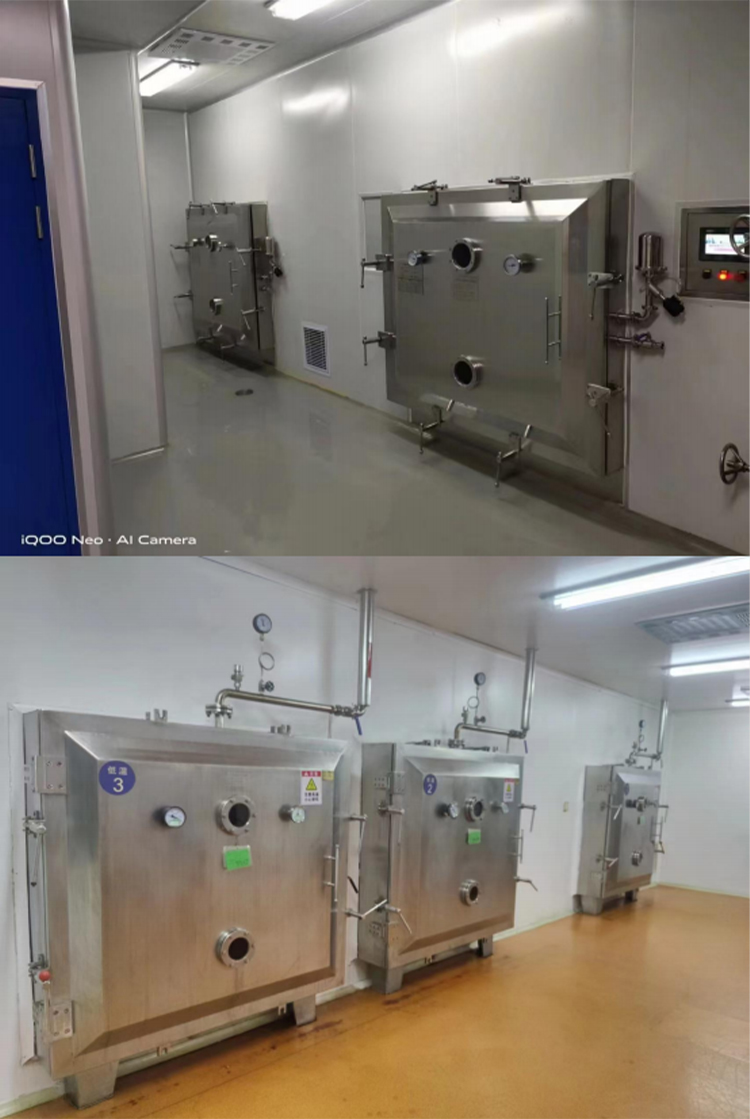

FZG-24 盘方形真空干燥机

技术文件及配置清单

1、 设备概述

真空干燥是将被干燥物料处于真空条件下进行加热干燥，同时真 空泵进行抽气排湿，使工作室处于真空状态，同时物料挥发出的水份 由真空泵抽走，物料的干燥速率大大加快。同时节省了能源。适用于 状态不稳定，及热敏性物料。由于真空箱内部与外界隔绝，能适用于 回收溶剂和干燥时，排出有毒、有刺激性气体的场合。属于静态干燥， 故干燥物料的形体不会损坏。

2、参数说明

a、真空干燥箱外壁为SUS304 不锈钢制造，内壁四周均用圆弧过渡， 为防冷凝水析出，中间有 100mm 保温层；

b、加热排管为φ 18x2 SUS304 无缝钢管，放置 SUS304 烘盘 24 只;

c、真空箱上装有安全阀，视镜，温度计，操作安全、简单；

d、工作室尺寸：见图纸（门X 深 X 高）；外形尺寸：见图纸（门X 深 X 高）；

e、烘箱内胆板材厚 6mmSUS304， 内胆四边采用 R 弧形制作； 四角为 R60 的球形角。内壁抛光无死角，不污染物料，易清洗。

f、门板采用内外不锈钢板制作；门框铣槽为宽 20mm，深 15mm；门密 封条采用“蘑菇 ”耐高温硅橡胶；门封严密，开关方便灵活。

g、保温为 100mm 硅酸铝棉，保温层外的外包为厚 1.5mm 的 304 不锈 钢板。

h、底脚采用不锈钢板制作，脚高200mm。i、压紧手轮装置板材采用 厚 14mm 的 304 不锈钢板制作，手杆采用不锈钢丝杠、手把采用 304 不锈钢制作，丝杆为 24x4 的梯型牙。

j、箱门和后箱体共配 4 块 200x15mm 的视镜，上下放置，发兰厚 12mm， 材质为 304 不锈钢。

k、加强筋焊接密度为 200x200mm。厚度为 14mm，材质 Q235。与箱体 和外包接触的平面均需刨床加工，这样可以保证贴近形状。

l、烘架主框架主管为。45X4，加热盘管为。32X3 及。18X2；共分 8 层，主框架采用圆角连接；管材质均为316L 不锈钢。烘架按规范进 行焊接，制作完毕，箱内以0.196Mpa 表压进行气密封试验，加热排 管以 1.0Mpa 进行水压试验，保压 30min 为合格。

m、门绞链为圆弧形，上下配平面轴承。

n、门压紧及绞链座和箱体连接用沉头螺丝紧固，材质为304 不锈钢。

o、热源进出口和排污接口为DN40 的不锈钢法兰连接。

p、抽真空接管 2 点DN40 不锈钢管，法兰接口；真空度要求：-0.092Mpa.

q、配有真空表及温度表、安全阀。

3 、技术参数

a、设备名称： FZG-24 盘 真空干燥箱

b、烘架层数：8 层（一层 3 盘）

c、烘架：1 套

d、烘箱门：横向开门

e、层间距离：120mm

f、烘盘尺寸：460×640×45mm

g、烘盘数量：24 只

i、烘架使用温度：80～120℃

j、设备设计压力：-0.092Mpa

k、烘架管内使用压力：≤1.0Mpa

l、设备重量约：1500KG

4、设备配置FZG-24 盘方型真空干燥机
