SYH-100 三维运动混合机 技术说明、配置清单

1、设备概述及特点：

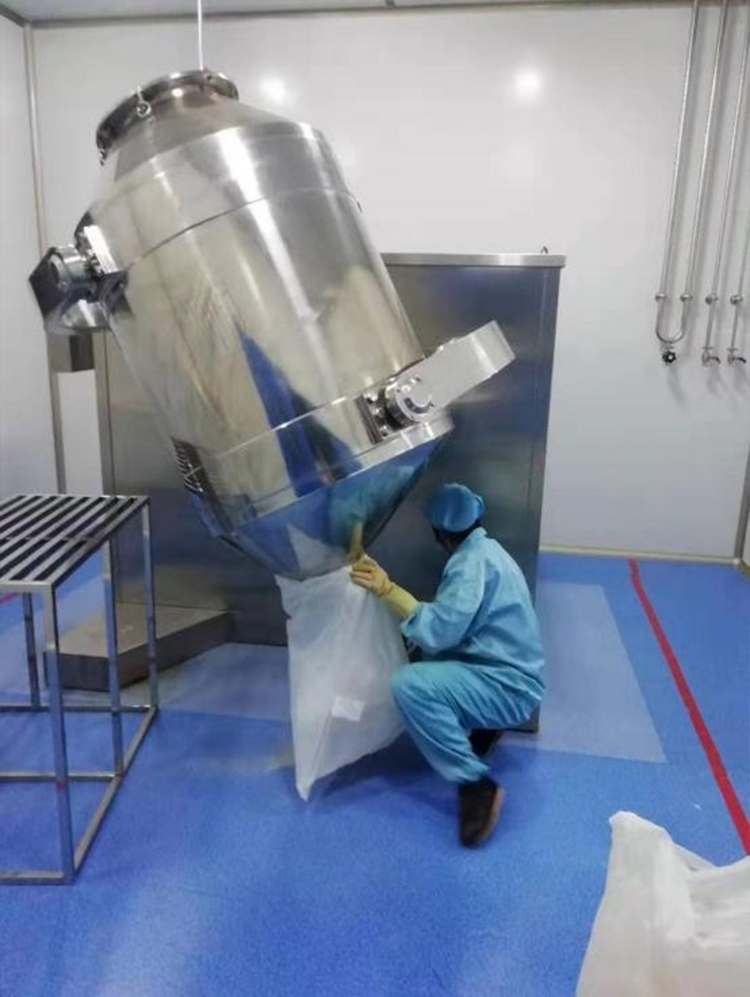

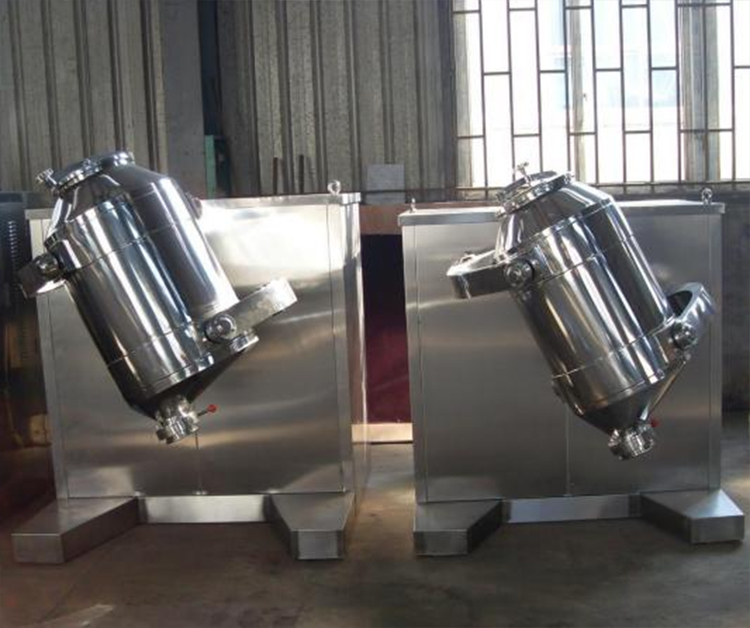

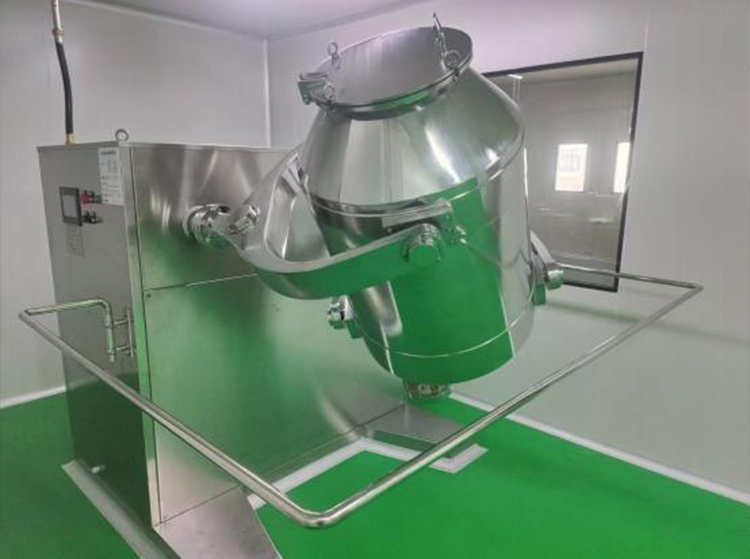

本设备是一种广泛用于制药、化工、食品、冶金、轻工及科研单位等行业的 新型物料混合设备。适用于流动性较好的粉状或颗粒状物料的混合。本机由主动 轴和被动轴的万向节支持着混料桶在 X、Y、Z 轴方向作三维运动，并作公转运动。 混合料桶中的物料不时地作扩散、流动和剪切运动，加强了物料的混合效果，因 混料桶的三维运动，避免了一般混合机因离心力作用所产生的物料比重偏析和积 聚现象，保证物料的混合效率。

该机主要特点为：1、混合效果高，均匀度可达 99.9％ ，时间短。2、装料 系数大，一般混合机装料系数不超过0.5，本设备可达0.8。3、设备结构紧凑， 传动采用变频调速，操作十分方便。

设备配置：该机有机座，减速传动系统、电器控制系统、三维运动机构和混 合桶等部件。本设备为全不锈钢制作，清洗方便，料筒各处为圆弧过渡，并经过 紧密抛光处理，符合 GMP 要求。

2、技术参数：

型号：                      SYH-100

公称容积（L）：              100

最大装料容积（L）:           80

最大装料重量（kg）          ≤100

主轴转速（r/min）：          变频调速

电机功率（kw）：             2.2

外形尺寸（㎜）：             见图纸

重量(kg)：                   800

二、SYH-100 三维运动混合机配置清单

主体系统

三维运动混合机

密封系统

传动系统

出料系统

控制系统

三、技术资料

3-1、一般要求

a.供方提供的资料使用国家法定单位制(语言为中文)。

b.资料的组织结构清晰、逻辑性强。资料内容正确、准确、一致、 清晰完整，应能满足工程要求。

c.供方提供提供资料分成设计阶段和实施阶段两个阶段。

d.供方必须及时配合需方的设计部门，提供与本设备系统有关的 技术资料等。

e.供方无条件提供本协议要求所需的技术资料。

3-2、设计阶段

供方 10 个工作日内提供甲方设计所需全套资料的电子版和纸质 版，包括以下但不限于以下内容：

a.设备基础图(包括安装尺寸等)

b.总装图(包括外形结构尺寸图、控制柜外形尺寸、设备重量、 配件、管口表等)

c.制图(包括控制方案、电气控制原理图、电缆衔接图等)

d.产品说明书(包括工艺流程图、用电条件图、操作说明书等)

3-3、实施阶段

供方提供下述设计图纸及说明书。

3-4、设备本体资料

a.提供设备条件图、总装图、易损件图纸或清单。

b.提供必要的操作、检修空间、最大部件重量等数据。

3-5、电气部分资料

a.提供电气系统图、电气控制原理图各两份。

b.提供设备配电平面图及其配电要求。

c.提供设备用电负荷等级及用电负荷容量。

d.提供电缆线的规格型号表。

3-6、交货资料

a.使用手册 1 份

b.维修手册 1 份

c.检修图纸 1 份

d.易损件型号规格份

e.产品合格证书和装箱清单各 1 份

3-7、设备协议书

a.发货时提供的图纸资料

b.设备材料清册

c.设备的使用说明书

d.设备外形及内部结构详图

四、质量控制与质量保证

4-1、概述

本协议用于合同执行期间对供方所提供的设备(包括对分包外购 设备)进行监造、检查和性能验收试验，确保供方所提供的设备符合 技术规范所规定的要求。

质保期为一年，一年内因选材或设备制造原因造成的损坏，供方 免费进行维修或更换，因操作失误造成的损坏，供方负责有偿维修或 更换。

4-2、工厂检查

a.工厂检查是质量控制的一个重要组成部分。供方应严格进行厂 内各生产环节的检查和试验。供方提供的合同设备均签发质量证明、 检验记录和测试报告，并且作为交货时质量证明文件的组成部分。

b.工厂质量检查的范围包括原材料和元器件进厂的全部材料证 明书及有关的技术资料；部件的加工、组装、试验、出厂试验，我方 收集试验数据，编写测试报告。

c.供方检验的结果应满足技术规范的要求，如有不符之处或达不 到标准要求，供方应采取措施处理直至满足要求，同时向需方提交不 一致性报告。供方发生重大质量问题时将情况及时通知需方。

d.需方可进入设备加工或试验的场所。需要设备监造、检验时， 供方需提前将监造项目及检验时间通知需方。需方可查阅(复印)与本 合同设备有关的技术资料，发现设备、材料缺陷或不符合标准时提出 意见，供方需采取改进措施保证设备质量。

4-3、性能验收试验

a.性能验收试验的目的为了检验合同设备的所有性能是否符合 技术规范的要求。

b.性能验收试验的地点由合同确定，一般为供方现场。

c.性能试验的时间：具体试验时间由需方和供方确定。

d.性能验收试验由需方主持，双方参加。试验大纲由供方提供， 与需方讨论后确定。

e.性能验收试验由双方共同进行(不派人参加视为同意试验结 果)，报告由供方编写，需方参加并进行签认。双方对试验的结果有 疑议可协商解决。

f.性能试验的时间：一般在48 小时试运内进行。

g.供方需向需方提供全部材料证明书和试验数据。

h.双方可进入设备加工或试验的场所。需要设备监造、检验时， 供方需提前将监造项目及检验时间通知需方。需方可查阅（复印）与

本合同设备有关的技术资料，发现设备、材料缺陷或不符合标准时提 出意见，供方需采取改进措施保证设备质量。

五、售后服务与技术服务

5-1、售前：建立用户档案，与客户取得联系，介绍本厂技术及 设备有关情况，了解用户需要，推荐相应设备，落实试料与有关技术 准备，完善技术参数。

5-2、售中：提供用户相关图纸，技术资料，协调用户设备安装 施工，向用户通报制作速度，制作质量。保证用户工程进展与设备制 造进行同步协调。处理突发事件，与用户保持良好沟通。

5-3、售后：

a.供方负责指导干燥机的安装、调试工作。

b.供方负责指导干燥机的空载试车和不小于 24 小时带负荷运行 工作，并调试各部件使干燥机达到工艺技术要求。

c.供方免费提供上岗人员技术培训。在安装调试期间，供方将为 需方人员集中进行设备的技术培训。培训内容主要包括设备的操作、 工艺参数的设定、维护与保养等。

d.供方在接到售后服务通知后2 小时内响应，必要时派专业技术 人员在48 小时内到达现场解决处理。

e.在质保期内，除免费提供备品备件外，供方负责免费维修、更 换零部件等。

f.在质保期外，供方定期进行回访，对设备进行终身服务，常年 提供与之设备具有互换性的零配件及技术支持。

g. 供 方 专 售 后 服 务 电 话 ： 4 0 0 8 1 1 5 4 6 6 以 及 传 真0531-88903727 凡是上门服务将在最及时内到达。

h.售后服务零配件库存保证

供方备有充足的备品备件，按用户需要8 小时内特快发出

六、其他说明

6-1、 物料工艺由需方负责，满足干燥、混合等工艺要求。

6-2、 需方负责设备达到现场后的卸车及保管工作。

6-3、 供方负责指导安装，供方负责调试设备和培训需方有关人 员；需方负责提供安装所需要的水、电、氧气、乙炔气和氩气。加热 管道和电器管道连接有需方负责安装，供方提供指导。

6-4、 需方负责提供设备现场所需的连接管道、电线及走线支架 或预埋管道。（供方负责提供现场电线的技术要求并负责接线工作。）

6-5、 需方负责设备所需的水、电、气、料等设备接口相连。

6-6、 设备避雷装置由需方负责。

6-7、其它未尽事宜，双方友好协商。
