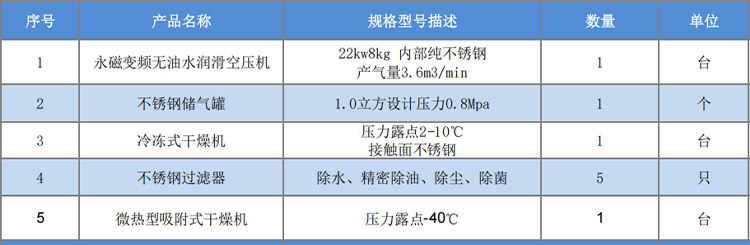

机组配置：
一 、技术参数 、配置及保养计划
1 、技术参数

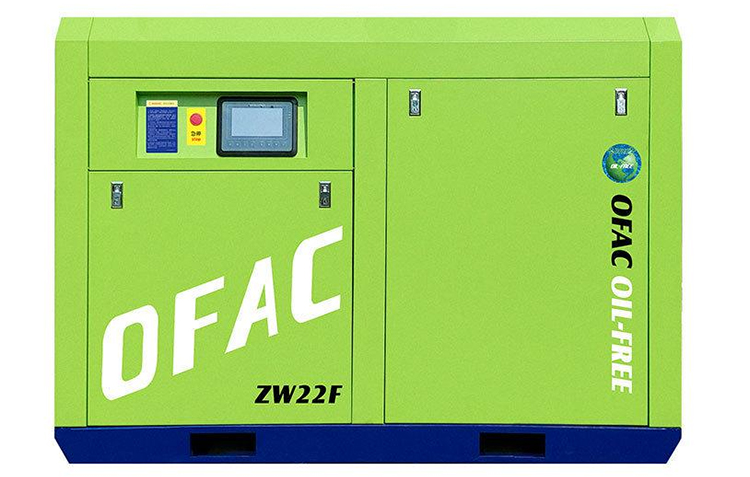

空压机型号 | JF-10PM | ||
序号 | 项目 | 单位 | 技术参数 |
1 | 容积流量 | m3/min | 3.6 |
2 | 最大排气压力 | MPa | 0.98 |
3 | 冷却形式 | 风冷式 | |
4 | 出口管径 | mm | RP3/4 |
5 | 最终排气温度 | ℃ | ≤40 |
7 | 传动方式 | 直联 | |
8 | 功率 | KW | 22KW |
9 | 转速 | r/min | 2950 |
10 | 电源 | 380V/50Hz/3ph | |
11 | 主电机绝缘等级 | F | |
12 | 主电机防护等级 | IP55 | |
13 | 启动方式 | 变频 | |
14 | 机组噪声 | dB(A) | 68 |
15 | 外形（长×宽×高） | mm | 760*640*810 |
16 | 机组重量 | kg | 130kg |
二、水润滑无油螺杆空压机简介

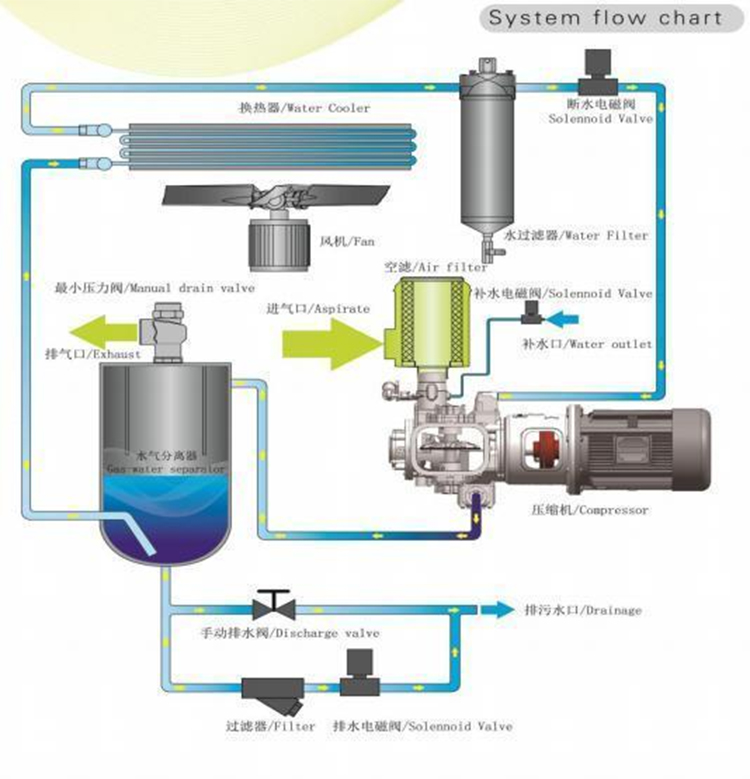

1、工作原理
水润滑单螺杆空压机为一种无油空压机系列，采用水作为润滑剂，从 根本上解决了润滑油对环境可能造成的污染问题。相对其它无油空压 机，它具有结构简单、紧凑；转速低、振动噪声小；排气温度低、热 效率高；性能稳定可靠，比功率低等优点，是新型无油机的发展趋势。
2、无油水润滑压缩机特点 专注洁净压缩气体
● 节能：比活塞无油机节能 30%以上
● 环保：不使用任何润滑油，避免环境污染
● 可靠：绝对无油保障
● 100%无油压缩空气
● 100%纯净的压缩气体
● 100%没有油污染风险的压缩系统
● 高效节能
● 箱式设计、无振动、低噪音、体积少。
● 耗材少，费用低。
● 机器耗材只有空气滤芯和水过滤芯，费用省。
● 环保、纯无油设计，通过 ISO8573-1 无油认证。
● 设备不使用任何润滑油，避免环境污染与排放，不锈钢缸体压缩的 空气经过纯水洗涤，压缩空气如雨后般的清新。
● 等温压缩、效率高、排气温度低，压缩空气含水率低。
● 主机最高压缩腔温度不超过 50℃ , 整个机组在常温下工作，无需 冷却的压缩空气温度不超过45℃ , 含水率极低，所有机组零件都在 常温下工作，延长了机件使用寿命，提高了可靠性，故障率低。
● 管理、使用十分简便，可通过 485 接口连入您的 DCS 系统，机器运行情况随时掌握。

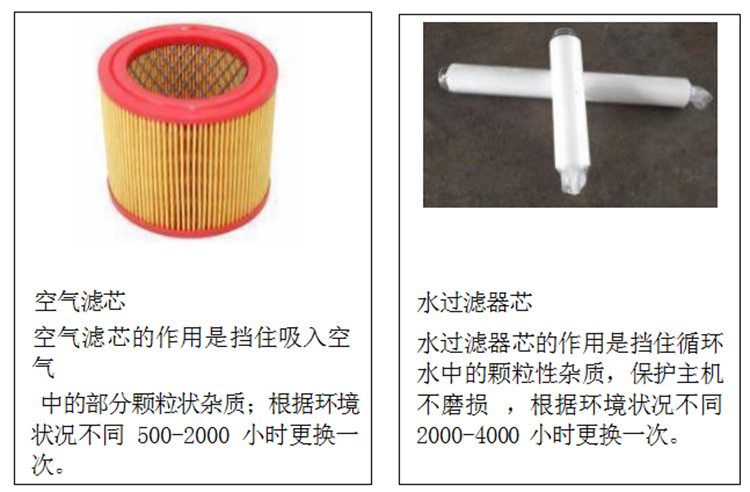

唯一易耗件
3、应用领域
无油螺杆空压机广泛应用于生物工程、航天、精密电子、军工、食品 、医疗、高端纺织、光伏、喷涂、特殊气体、污水处理等高新技术领 域。

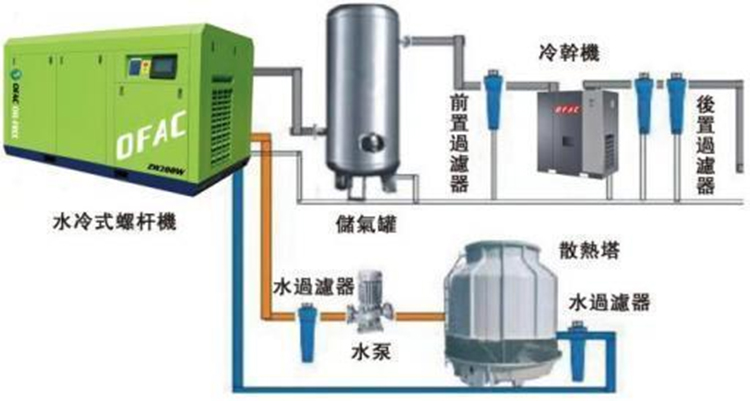

工作流程图（水冷式）
产品优势
节能 环保 无油 静音
结构好 单螺杆空压机的两星轮在螺杆两侧的对称位置，使单螺杆空压机不仅没 有不平衡惯性力，而且作用在螺杆上的轴向力和径向力也互相抵消，这是单螺杆 压缩机设计先进明显的特征。
效率高 水的比热大，工作过程近似于等温压缩，单螺杆空压机在理论上不存在 余隙容积，螺杆转速：在 3000r/min 左右时，动力润滑性能优异，这就决定了单 螺杆压缩机有很高的工作效率。
噪音低 单螺杆空压机的啮合副由于星轮采用高分子材料，电机与螺杆直联而无 中间传动齿轮，同时；箱板粘贴有吸音材料因而运行噪音极小。
振动小 单螺杆空压机具有优越的动力平衡系统，有效地扼制振动源，使机器运 行极为平衡，对基础无任何特殊要求。
零排放 机器内只有相近于饮用水标准的润滑水参与压缩过程中的冷却、密封、 润滑的作用，机器运行无任何三废排放。
